Badkamin från ett rör (59 bilder)

Hur man gör en badkamin ut ur röret?

• Urval Funktioner
• Schema och dimensioner

• vertikal
• horisontell

• foundation
• gridiron

• Tegelfoder

Metallugnar av rör i de flesta fall är det svårt att ringa en estetisk möbel, eftersom deras huvudsakliga funktion är att snabbt och effektivt värma ett ångrum. Ett särdrag hos en sådan ugn är emellertid möjligheten för sin oberoende produktion, vilket avsevärt minskar kostnaderna vid installation av ett bad.

Urval Funktioner

Ugnen för ett bad från ett rör - det mest utbredda alternativet för värmeanordningen för ett ångbad av alla storlekar. En sådan ugn utför kvalitativt sina funktioner, den är säker både vid byggnadsskedet och under drift. Den största fördelen är möjligheten att själv ställa upp en sådan spis.

När du väljer en viss spis, måste du överväga storleken och utformningen av dubbelrummet, samt personliga preferenser. För ett litet ångdusch rekommenderas vanligtvis att installera en vertikal ugn från ett rör. Detta är ett mer kompakt alternativ som inte tar upp mycket utrymme i rummet. Utformningen av en sådan anläggning förutsätter närvaron av inte bara ugnskammaren utan också en extra plats för att lägga stenarna samt en vattentank för uppvärmning. Externt liknar kaminen en klassisk spis.

Om valet faller på denna sort, bör man komma ihåg att det presenterade alternativet har lägre värmekvaliteter, och dess förbränningsdörrar och fläkten placeras i dubbelrummet.

Om utrymme tillåter, bör större preferens ges till den horisontella sorten. Det finns också utrymmen för stenläggning och en behållare för uppvärmning av vatten, men dörrarna och askpanelen är placerade i slutet av installationen, och därför kan de placeras utanför dubbelrummet, till exempel i ett väntrum eller utanför badet, vilket förenklar smältprocessen.

Området för uppvärmningsstenar ökar mycket på grund av den större längden av detta alternativ, i ångrummet ökar den naturliga konvektionen av varm luft.

Bland de främsta fördelarna med stålrören som används för badkaminen är följande:

• mekanisk stabilitet av beläggningen;
• tillförlitlig värmeavledning
• låg expansionskoefficient vid upphettning;
• förmåga att behålla värmen även efter brinnande trä;
• förmågan att använda någon typ av bränsle
• minsta svetssömmar;
• snabb uppvärmning av ånga.

Du kan inte ignorera några brister i metallkonstruktioner:

• metallet värmer upp snabbt men det kyler ner lika snabbt, det vill säga att du måste lägga till bränsle ganska ofta för att behålla den önskade lufttemperaturen;
• värme fördelas ojämnt i rymden.

Om vi ​​jämför metall- och tegelkaminar för ett bad, förlorar den senare i sådana kriterier som uppvärmningshastighet, sannolikheten för kolmonoxidförgiftning, tillverkningsfrihet.

När du väljer ett metallrör för uppvärmning av badet, var uppmärksam på följande punkter:

• kontrollera styrkan i strukturen;
• Se till att ytan inte är skadad eller korroderad.
• Vid defekter är det nödvändigt att utföra förstärkning med svetsade metallplåster.
• Du kan göra funktionella hål i frätande områden.

Ta inte högt kol eller legerat stål. De är inte lämpliga för att göra en spis. Det är att föredra att välja stål med ett kolhalt på upp till 2%. Beräkna högkolmaterial kan vara gnistornas tillstånd under friktion av sandpapperets yta. Det har gnistor i form av stjärnor, spridda i olika riktningar, medan gnistor av lågkolstål utmärks av en gulaktig färg och rakhet. Vid samma test kommer legerat stål att ha röda, orange eller ljusa vita gnistor.

Badugnar är tillverkade inte bara av metallrör utan även av stålplåt. Ofta lämnar det här materialet en rektangulär form.

Jämfört med denna installation har runda röret följande fördelar:

• ett metallrör är mycket enklare när det gäller produktion - det är faktiskt redan en färdig eldstuga, i motsats till de skivor som ska skäras, klippas, monteras och svetsas;
• rör - det mest ekonomiska alternativet;
• processen med värmeväxling med omgivande luft i närvaro av en rund badugn är effektivare;
• När det gäller rörgasrörelsens rörelse visar sig det färdiga runda röret också att vara mer selektivt;
• Livslängden på en rundugn är längre, även om man jämför rektangulära och cylindriska rör av samma material.

Schema och dimensioner

Vid val av den mest föredragna varianten av röret bör hänsyn tas till stålets inre sektion och tjocklek. För att göra detta ser vi på märkningen: till exempel "400 * 7" anges, vilket betyder att 400 mm är diametern, 7 mm är profilens rörtjocklek. För badugnar rekommenderas att man använder rör med en diameter på 500-600 mm och en tjocklek på 7-13 mm, men detta är inte obligatoriskt. Valet av metallrörets storlek beror på ångrumsytan och den önskade volymen vatten.

Den vanligaste rörstorleken för ett bad är 530 mm, sådana installationer anses vara optimala för standard ångrum. Vissa bad kan inte skryta med rymliga ångbastu, de används snarare för tvätt och inte för lång vila, och sedan placeras små ugnar här, till exempel med en diameter av 426 mm. Om ångrummets utrymme tillåter, kommer ett rör med en diameter av 630 mm att göra.

vertikal

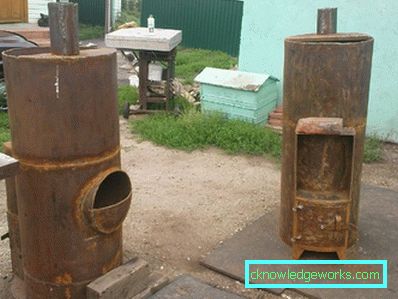

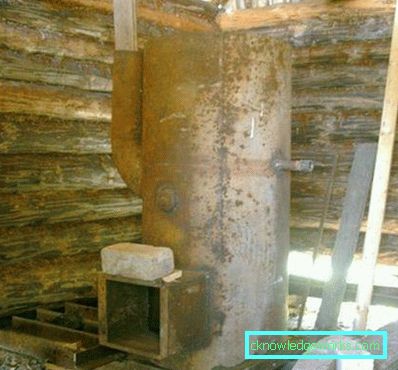

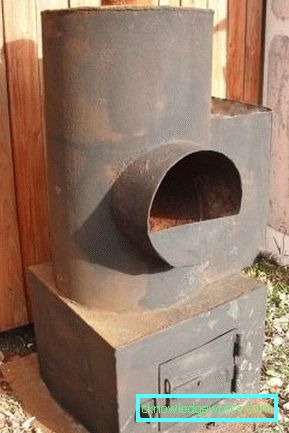

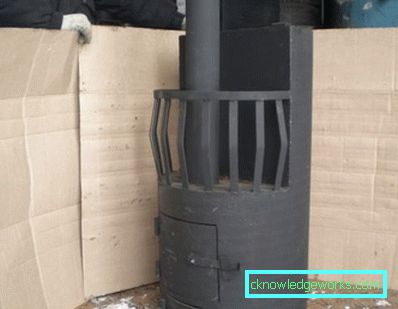

Vertikal typ ugnar har vanligtvis en kompakt storlek. Rattstängerna och värmaren är under varandra och därför är ugnsdiametern rörets diameter. Tillverkningen av denna sort är inte svår.

horisontell

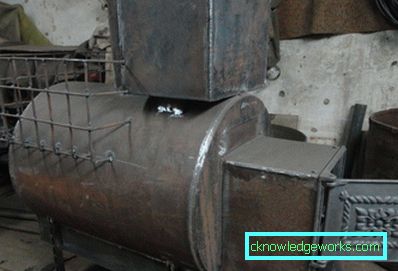

Att montera en horisontell version kräver mer arbetsintensivt arbete. Rörugnar används för ångbastu, de kännetecknas av höghållfasta index och skapar förutsättningar för effektiv värmeöverföring till bastuummets luft.

Skillnader mellan vertikala och horisontella typer av ugnar:

• flammen i det vertikala röret går en kort väg till skorstenen i den övre delen av strukturen, de heta gaserna rör enbart på sidorna av kroppen och ligger mest i mitten;
• Den horisontella typen tillåter varm gas överst på aggregatet, varefter gasen släpps ut i skorstenen på grund av luftutspädningen;
• Utformningen av den vertikala ugnen värmer bastunens väggar kvalitativt, men golvet och luften på toppen av rummet kan inte värma upp effektivt.
• Den horisontella varianten värmer upp alla delar av utrymmet, förutom området intill golvet och platsen under eldstaden.

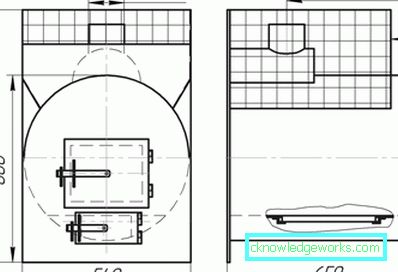

Innan du skapar en ugn av någon typ, men särskilt horisontell, måste du göra en kompetent ritning av den framtida enheten. Rita ett diagram över produkten, ange alla mått på den och följ den här instruktionen tydligt. Fel som görs vid tillverkningen av ugnen kan inte bara påverka anläggningens effektivitet utan hotar även turisternas hälsa. Dessutom förenklar det mycket installationsprocessen.

Befälhavaren, som först bestämde sig för att göra det här arbetet, är bättre att använda en färdig ritning eller installera en modellmodell.

Hur gör man själv?

Val av röralternativ och ritning av storleksschema, fortsätt till självmontering av kaminen.

De viktigaste kraven för installation av en hemlagad spis för ett bad:

• Installation av röret är gjord på fundamentet med en 200 mm inskärning från väggen, även om den monterade ugnen har en liten vikt;
• i det område där metallröret går ut, är det nödvändigt att göra en förtjockning av 120 mm;
• 500 mm - minsta utskjutning av röret ovanför taket;
• Alla trädelar behandlas med isoleringsmaterial med ett lager av lera.
• ytan på skorstenen i området mellan taket och taket passerar genom stadierna av plastering, en limmörn appliceras på materialet;
• Hyllor bör placeras bredvid väggen där ugnen står.

Arbetet kommer att kräva följande material och verktyg:

• rörsektion för badkaminens kropp;
• ett rörstycke för avgaser;
• metallplåt 10-12 mm tjockt;
• element i ugnen, de kan köpas eller tillverkas självständigt: galler, dörrar för avskiljning av eldstaden och blåst, ashpit;
• bulgarian;
• svetsmaskin.

Som ovan nämnts kan du göra egna spisar med egna händer, men de inköpta delarna kommer att kosta dig mycket, men de kommer fortfarande att påskynda arbetet, och resultatet blir mer estetiskt.

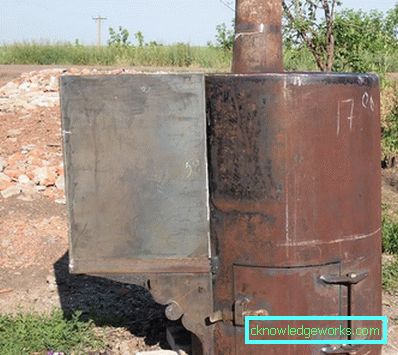

Kärnan i tekniken för montering av den vertikala sorten är ett halvmeter skrot av rör.

Sammansättningen av den vertikala versionen sker i vissa steg.

• Vi utvecklar ett formarbete för grunden av en fyrkantig form. För att bestämma storleken ska läggas till sidans och en halv meters diameter. För förstärkning är det nödvändigt att placera förstärkning i betongen. Fundamentets minsta tjocklek är 200 mm. Efter att betongen har satt, läggs tegelstenar på ytan.

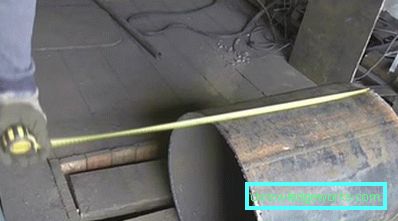

• Ta mätaren rördel skära bottenhålet 50x200 mm, kommer vid drift av denna del tjänar podduvalom-asklådan. Se till att arbetsstyckets botten är helt platt.
• Stärka botten av eldstaden ovanför dörren blåste. Skär en cirkel av en metalltjocklek av 12 mm, ett centrum av arket ordna rosten, som representerar roststavarna med dimensionerna bredd som motsvarar avståndet mellan dem.
• Vi drar tillbaka från botten ca 50 mm och skär ett hål under ugnen. Dörrparametrar - 250x300 mm. Svets slingan och utrusta sashen.

• På toppen av eldstaden monterar vi en rektangulär metallplattform svetsad vid hörnen till röret, som fungerar som en skärare. Luften som kommer att spridas mellan rörets väggar och kanterna på det här arket blir bättre värmer enhetens väggar.
• Vi har en värmare över strukturen. Vi utvecklar sin nedre del från en gitter med stavar 12-16 mm tjocka. Dra tillbaka 50-100 mm och svetsa det. Dörren är gjord enligt ugnsdörrens principer.

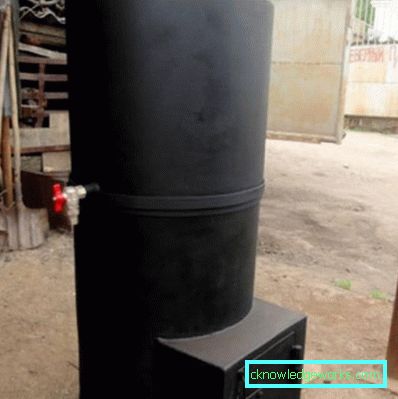

• Vattentanken kan vara gjord av det återstående 1,5 meter långa arket, dess botten stänger toppen av värmaren. I mitten av skivan, som borde brygga botten, borra ett hål under röret. Vi kommer att organisera ett avtagbart lock, nedanför vi bildar kranen.

Vertikal bastuaggregat redo. För tillverkning finns det inget behov av dyra material och moderna högteknologiska verktyg. Men mästaren måste fortfarande ha en svetsad övning.

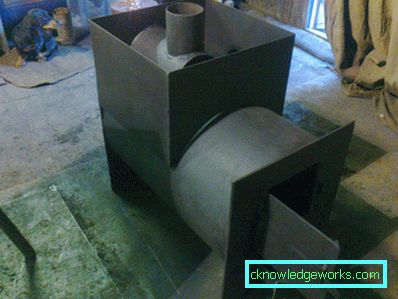

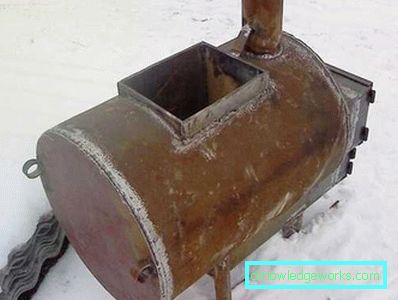

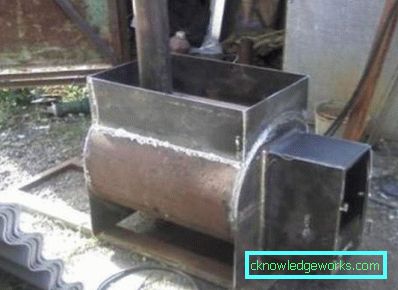

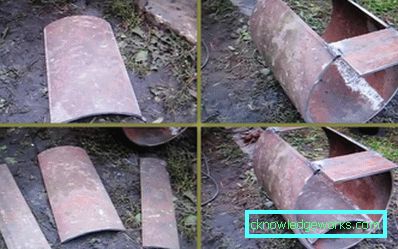

För tillverkning av en horisontell ugn krävs en rörlängd på 0,8 meter. Dörren installeras vanligtvis i väntrummet, det är omöjligt att montera en vattentank i röret i denna design.

Monteringsprinciper omfattar flera steg.

• Det första steget är återigen arrangemanget av stiftelsen. Vi gör det på samma sätt som när du installerar det vertikala alternativet.
• Skär ut en rektangel på 400x800 mm med parametrarna 100 till 120 mm tjocka i metall, svetsa gallret i mitten.
• Inuti det framtida värmeelementet svetsade vi utklippet tomt. Se till att de svetsade sömmarna på gallret är högst upp, inte längst ner. Då får de en mindre belastning.
• Skär ett rektangulärt metallplan, avrundad på toppen, 600 mm bred, 700 mm hög. Detta kommer att vara kaminens främre vägg.

• I framsidan gör vi hål till eldstaden och ashpit, vi monterar dörrarna.
• För bakväggen gör vi en rektangel cut out av metall. Beredningsparametrar - 700 x 900 mm.
• Vi skapar ett hål 150x150 mm i den övre delen av väskan bakom den. Från metallplattor organiserar vi ett valv och utrustar det ovanifrån. Klipp av sektionen i bågen under platsen för den efterföljande svetsningen av röret, rör den framåt 100 mm.
• Svetsa röret. Bågen - botten av värmaren. Gör framväggen.
• Vattentank, köpt eller svetsad för hand, monterad på baksidan av konstruktionen.

Efter monteringen av ugnen av vilken typ som helst, är det nödvändigt att rengöra den från skal och rost.

Låt oss stanna på några punkter i installationen av en självgjord ugn.

foundation

Det första steget för uppbyggnaden av ugnen. Den ska utföras i enlighet med alla regler och krav.

Så här skapar du följande steg:

• Vi tar ner kvadratisk formning 200 mm högt;
• jämnt kvadrater 200x200 mm lägger förstärkningen i längdriktningen och tvärgående i ett lager;
• fäst armeringselementen med stickningstråd vid lederna;
• vid kanterna av gallret kör vi i fyra segment av förstärkning, vi bifogar en gitter till dem.

Två veckor efter hällning är det nödvändigt att öppna fönstren och dörrarna i rummet och lägga grunden med våta trasor. Detta förhindrar att sprickor uppträder på ytan. I några veckor rekommenderas kläder att vara fuktiga.

gridiron

Taket är ett speciellt galler som är konstruerat för att ge dragkraft.

Att samla taket är också en lätt uppgift. För detta:

• Skär en rektangel av den önskade parametern från metallen, det vill säga att den helt motsvarar rörets inre dimensioner.
• vi skär centrum i den färdiga plattan så att det finns områden för svetsning längs kanterna;
• Svetsa metallstavar horisontellt eller vertikalt.

Tips för att göra

Innan du börjar montera en badkamin med egna händer, Använd råd från professionella.

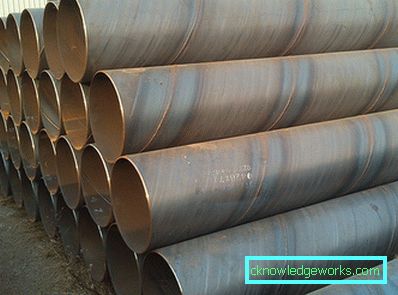

• Försök få trimmar spiralrör, de är mer exakta, inte så elliptiska och gjorda av mer lämpligt stål. Du kan också köpa dem till priset av skrot. Du kan använda sömlösa rör, men endast för tillverkning av små föremål.
• Många föredrar att använda metallvalsat rostfritt stål för montering av eldstaden, tanken för vatten och skorsten. Detta är ett bra alternativ, men du måste komma ihåg att svetsning kräver användning av rostfria elektroder eller speciell svetsning.
• Under arbetsprocessen rekommenderas att svetsa stöden på röret så att det inte rullar och inte komplicerar arbetet.
• Vid konstruktion av en vertikal modell är det nödvändigt att lämna minst 1/3 av ugnsdiametern med öppningar för rök för att komma in i skorstenen.
• Ytterdörren för stenar rekommenderas att placeras så att den under drift är riktad i motsatt riktning från den plats där folk vilar. Detta sparar besökare i badet från brännskador med varm ånga när fukt kommer på de heta stenarna samtidigt som värmen bibehålls.

• Många hantverkare rekommenderar att svetsen placeras under taket, eftersom anslutningssömmarna förstörs i första hand under påverkan av temperaturen.
• Det rekommenderas att värma skorstenens yttre väggar med ett tjockt lager av mineral eller basaltull för att minska sannolikheten för korrosion inuti strukturen.
• Det är nödvändigt att fylla tanken med vatten före tändning - fukt som fångats på metallytan kan orsaka brännskador från ångpåverkan.
• För dekoration rekommenderas att täcka metallugnen med eldfast färg.
• Om ugnen är täckt med färg, är det bättre att värma den i frisk luft före installationen. Således kommer överskott av färg att brinna utan att skada människokroppen.
• Täck kaminen med en tegelskärm. Detta kommer att ge en mer enhetlig fördelning av uppvärmd luft, samt rädda resten från svåra brännskador.

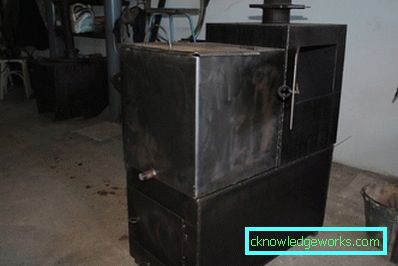

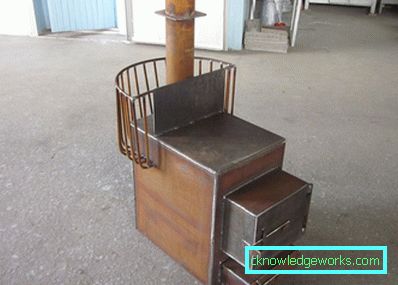

Framgångsrika exempel

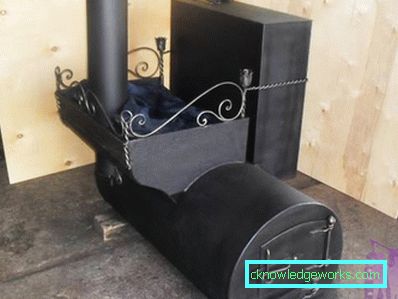

Lär dig av fotot på Internet-alternativen för vertikala och horisontella ugnar. Bland dem är estetiska och målade modeller, och enklare sorter, men design, tillverkning och installation skiljer sig inte mycket från. För att göra detta är det inte nödvändigt att vara professionell, det viktigaste är att följa systemet och de angivna dimensionerna.

Tegelfoder

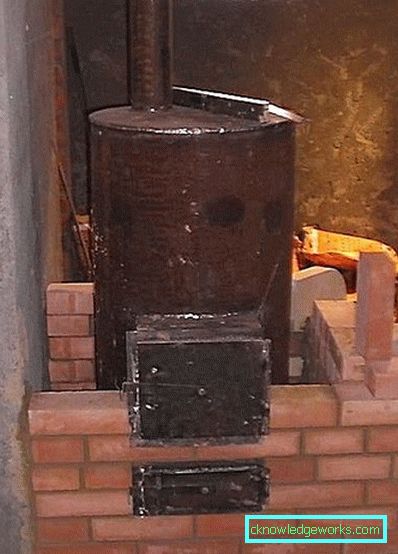

För att göra metallugnen mer estetisk rekommenderas att den läggs över med tegelstenar.

Styling exempel kan vara olika.

• Solid vändning. Ger snabb värmeöverföring, vilket något minskar värmeanordningens prestanda. Utför en rent dekorativ funktion.

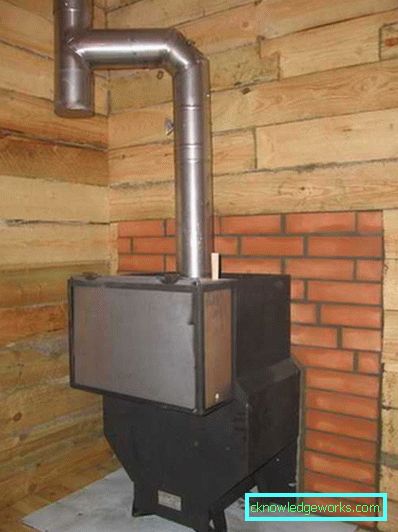

• Värmesköld. Det är ett litet staket. Ökar värmen och skapar en bekväm miljö för gäster i närheten av ugnen.
• Vänd mot konvektor med kanaler. Det mest mångsidiga alternativet. Lämplig för alla metallkonstruktioner, oavsett rumsytan.

blåelse

Ett annat framgångsrikt exempel på att dekorera en metallstruktur är bluing. Denna metod är ytbehandling med kemiska föreningar som inte bara ger estetiska egenskaper, men skyddar också permanent mot korrosion.

Det applicerade skiktet kommer att vara längre om metallytan är noggrant rengjord på förhand. För detta ändamål eventuellt köpa professionella formuleringar kan framställa en lösning av butylalkohol (4 g), fosforsyra (150 g) och vatten (1 liter).

Efter rengöring och avlägsnande av sura rester är det nödvändigt att smälta ugnen till 150 grader och täcka metallen med ett lager av kaustik soda i en timme. Det kommer att vara lämpligare att spruta kompositionen.

färg

För att måla metallugnar kan du nu hitta speciella värmebeständiga färger. När du väljer en typ av färg, måste du komma ihåg att en mjukare och glansigare yta ger mycket mindre värme och ett grovt rör, målade i en mörk färg, sprider värme till maximalt. Aluminiumfärg rekommenderas inte för detta ändamål.

En fristående bastuaggregat är inte bara ett utmärkt alternativ till fabriksversionen utan också en möjlighet att genomföra ett projekt som uppfyller individuella förhållanden - ångbastu, preferenser för ångkvalitet (torr eller våt) och personliga behov.

Video mästarklass på att göra en badkamin från röret, se nedan.
